在彩盒的裱坑加工過(guò)程中，紙板的翹曲常常是困擾紙制品加工業(yè)的重要問(wèn)題之一。紙板翹曲除了會(huì)造成模切走位、降低效率外，還會(huì)影響到成箱后的方正度，削弱紙箱的整箱抗壓強(qiáng)度。由于造成翹曲的因素錯(cuò)綜復(fù)雜，受環(huán)境溫濕度影響較大，很多包裝企業(yè)飽受困擾。在此，包小編向您奉上一些切實(shí)可行的方法：

裱坑紙板翹曲的定義

通常來(lái)講，只要是紙板背離平直狀態(tài)，我們都可稱為翹曲。但作為質(zhì)量范疇的紙板翹曲，輕微的翹曲不是產(chǎn)品的缺陷，只有翹曲的程度對(duì)紙箱的生產(chǎn)、外觀和性能產(chǎn)生影響時(shí)，才稱得上翹曲。為了更好地分析彩盒的翹曲問(wèn)題，我們可以通過(guò)引進(jìn)拱曲系數(shù)來(lái)予以界定。經(jīng)過(guò)測(cè)量，我們發(fā)現(xiàn)對(duì)覆面后的紙板，拱曲系數(shù)超過(guò)0.05時(shí)，將容易造成模切走位并影響模切效率。對(duì)成箱后的彩盒，當(dāng)其中有一面紙板的拱曲系數(shù)超過(guò)0.03時(shí)，對(duì)彩盒的外觀和整箱抗壓產(chǎn)生較明顯的影響。因此，當(dāng)覆面后的紙板和成箱后的彩盒拱曲系數(shù)分別超過(guò)0.05和0.03時(shí)，我們才可以稱之為翹曲缺陷。

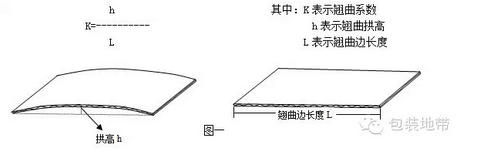

附：翹曲系數(shù)計(jì)算公式：

裱坑過(guò)程中紙板翹曲的原因分析﹕

在彩盒裱坑工藝中，造成紙板翹曲缺陷的原因除了少數(shù)情況是由于裱坑的彩紙和瓦楞紙板本身的翹曲直接導(dǎo)致的外，絕大多數(shù)則是紙板吸收膠水里面的水份后造成了彩面和瓦楞紙板尺寸的變化，尺寸變化的不一致就導(dǎo)致了裱坑后出現(xiàn)翹曲的缺陷。

為了了解裱坑后的紙板尺寸變化及翹曲的規(guī)律，通過(guò)詳細(xì)進(jìn)實(shí)驗(yàn)分析，我們找到了一些規(guī)律：

1)彩紙﹑瓦楞紙板在吸收水分后都會(huì)出現(xiàn)伸長(zhǎng)現(xiàn)象；且吸收的水分越多，其伸長(zhǎng)的幅度越大。當(dāng)彩紙與瓦楞紙板的伸縮比率不一致時(shí)，裱坑后的紙板就會(huì)產(chǎn)生翹曲。如果彩紙伸縮的比率大于瓦楞紙板的伸縮比率，則裱坑后的紙板的翹曲表現(xiàn)為上彎，反之則為下彎。

2)當(dāng)紙板將吸收的水分全部析出再回復(fù)到原來(lái)的水份含量后，彩紙會(huì)比原來(lái)的尺寸略小，但瓦楞紙板比原來(lái)的尺寸稍大。

3)紙板在裱坑后如放在干燥環(huán)境里面﹐其尺寸會(huì)比裱坑前有較大幅度的收縮。天氣越干燥﹐收縮幅度越大。而且，彩紙的收縮率要明顯高于瓦楞紙板的收縮率。這就是為什么天氣干燥季節(jié)，彩盒在倉(cāng)庫(kù)堆放一段時(shí)間后容易出現(xiàn)明顯上彎的原因所在。

4)紙板橫紋方向的伸縮比率是豎紋方向的10倍以上。也就是說(shuō)，如果彩紙或瓦楞紙板的長(zhǎng)是橫紋方向，寬是豎紋向，則其尺寸變化的幅度較大，反之其變化幅度將較小。

改善方法

找出裱坑時(shí)紙板翹曲的規(guī)律之后，我們便可找到一些改善辦法。通過(guò)實(shí)踐證明，通常只要選用較高固含量的膠水，保持正確的紙紋方向，再輔之以正確的疊壓方法，紙板的翹曲就可以得到根本改善。

1）提高膠水的固含量

根據(jù)上面的實(shí)驗(yàn)結(jié)果，彩紙﹑瓦楞紙板在吸收水分后伸長(zhǎng)的幅度隨吸收水分的增加而增加，因而如果裱坑時(shí)紙板吸收的水份越少，那么紙板伸長(zhǎng)的幅度就越小，因此我們可以采用較高固含量的裱坑膠水來(lái)改善裱坑時(shí)紙板的翹曲缺陷。固含量越高，膠水所含的水份越少，而且固含量高的膠水，單位面積紙板的涂膠量可以減少，因而可以保證單位面積紙板吸收水份大量減少，從而達(dá)到改善翹曲的目的。從多次實(shí)驗(yàn)得出的結(jié)果來(lái)看﹐膠水的固含量保持在24%以上時(shí)，可以明顯改善紙板翹曲。

表1：膠水的固含量對(duì)紙板翹曲的影響

2）確保正確的紙紋方向

為了保證紙板在裱坑過(guò)程中不出現(xiàn)翹曲缺陷，工廠在訂購(gòu)平板涂布白咭或進(jìn)行卷筒開(kāi)平張時(shí)一定要保持白咭的豎紋與長(zhǎng)邊平行（如圖二）。由于白咭橫紋方向的伸縮比率是豎紋方向的10倍以上，其尺寸變化的幅度將較小。而且因?yàn)槎踢厼闄M紋方向﹐長(zhǎng)邊為豎紋方向﹐其紙幅收縮的絕對(duì)值較橫紋印刷要小得多﹐從而可以減輕翹曲的幅度。

實(shí)驗(yàn)表明，一張270g/m²的3S涂布紙板，該紙板的長(zhǎng)邊方向與豎紋方向平行，當(dāng)紙板水份含量由11.6%升至16.6%后，發(fā)現(xiàn)該紙板的橫紋向伸長(zhǎng)率是豎紋向的21倍，且橫紋向伸長(zhǎng)了2.7mm豎紋向伸長(zhǎng)了0.2mm。（如表2）

表2：正確紙紋方向的紙板尺寸變化情況

如果該紙板的豎紋向與短邊平行，按照表1的伸長(zhǎng)率，則橫紋向?qū)⑸扉L(zhǎng)4.2mm，豎紋向伸長(zhǎng)0.1mm。紙紋方向?qū)�紙板尺寸變化的影響之大，由此可�?jiàn)一斑。（如表3）

表3：錯(cuò)誤紙紋方向的紙板尺寸變化情況

3）吸水度低的彩紙與吸水度高的瓦紙貼合效果明顯

實(shí)踐表明，如果彩紙背面吸水性較低，與之貼合的瓦紙吸水性高，則膠水中的水份大部分被瓦紙吸收，彩紙因?yàn)槲�收水份少而伸縮幅度小，因而裱出來(lái)的紙板明顯平直。但建議避免在潮濕天氣這樣操作，容易因紙板軟而被客戶投訴。

我們?cè)��?jīng)做過(guò)一個(gè)極端的實(shí)驗(yàn)，把一百?gòu)埐始埍趁嫔瞎庥秃笤龠M(jìn)行裱坑，結(jié)果裱出來(lái)的紙板極其平直。因此，包裝廠在裱彩紙前，應(yīng)該掌對(duì)彩紙及瓦紙的表面吸水性。

4）正確的堆疊方式

此外，在進(jìn)行裱坑的過(guò)程中，對(duì)剛完成裱坑的紙板采用正反相對(duì)的方式進(jìn)行堆垛疊壓，也可在一定程度上改善紙板翹曲。對(duì)于完成裱坑且翹曲嚴(yán)重的紙板，比較可行且有效的辦法則是在上面施加一定的重壓，經(jīng)過(guò)一段時(shí)間后，翹曲的紙板會(huì)有較明顯地改善。
