1）線型
A類--黃色油漆實線
線寬 60mm：原則上用于物品定位線；
線寬 80mm：原則上用于設備區域線；
線寬120mm：原則上用于主通道線。
圖例：
B類--黃色油漆虛線
線寬60mm：大型工作區域內部劃分線，允許穿越的通道線（可虛實結合）；
圖例：
C類--紅色實線
線寬60mm：不良品擺放區的劃分線（碰到三面圍墻處，第四面地面劃一條紅色實線）；
圖例：
D類-黃色與黑色組成的斜紋斑馬線（傾斜45º）
危險品區域線、警示區域線，消防通道線；
圖例：
2)定位線
A類—設備的定位：
所有設備與工作臺的定位均用黃色四角定位線，工作臺的四角定位線的內空部分注明“XX工作臺/設備”字樣。
圖例：
B類—不良品區（廢棄物的回收桶、箱、不良品放置架）定位
用紅色線，如果定位范圍小于40cm×40cm，則直接采用封閉實線框定位；
圖例：
C類—消防器材、油類、化學品等危險物品的的定位
使用紅白警示定位線；
圖例：
D類—物料碼放架與形狀規則的常用物品、所有可以移動或容易移動的設備的定位
使用黃色四角定位線；
圖例：
E類—消防栓、配電柜等禁放物品的開門區域處的定位
使用黃白相間的斑馬式填充線；
圖例：
F類—移動式設備的定位（如液壓叉車、電動叉車、物料周轉車等）
使用黃線四周定位線，并標明起動方向；
圖例：
G類--貨架的定位
圖例：
H 類--門開閉線
圖例：
I 類--限高線
圖例：
J類--警示范圍線
設置在墻面的消防栓；配電柜、配電箱、電氣控制柜等；提醒作業操作注意的區域、提醒行走注意的區域、提醒碰頭的部位等；
圖例：
K類--臺面物品定位
待加工零件、已加工零件、作業工具，檢查工具、記錄表、小物盒；
圖例：
圖例：
因電腦顯示效果與實際顏色有一定的偏差，可根據各種顏色(明黃色、天藍色、大紅色、標準綠色)的實際效果調配顏色，但要求與電腦所顯示的色樣效果接近，且在工廠內部保持一致。

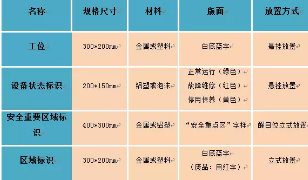

公司統一訂制的工具柜、模具架、物品柜標識牌（貼在柜門左上角），標明工具類別，負責人。
圖例：
以上規定各單位在具體執行時可作個別調整，如一些只需標識名稱的簡單場合可自行打印制作，但要求醒目、美觀，力求單位內部統一規范。
車間內部的物料放置點、待加工、已加工物料放置點，對物料名稱、數量、規格以及最大上限的控制。
圖例：
1)垃圾桶不靠墻定點存放，定時清理，不得外溢和積壓。
2)工作場所定置圖要規劃和顯示出：
生產場地（或班組區域位置）
通道
在制品周轉地
垃圾存放點
其他
3)工作或生產現場內，凡定置圖中未注明的設施和物品應予以清除，做到圖物相符。
4)車間里面的窗戶不能懸掛窗簾或其他障礙物。
5)班組休息區有明確的定置與標語。
