瓦楞紙箱以其特點和環(huán)保優(yōu)勢被廣泛應(yīng)用于商品的外包裝，在商品的運輸、保存和銷售中起到了重要的保護(hù)作用。在使用過程中，要求紙箱必須達(dá)到一定的牢固度和耐用性。
當(dāng)前，激烈的市場競爭，使各紙箱生產(chǎn)企業(yè)在生產(chǎn)工藝和管理上不斷的進(jìn)行改進(jìn)以獲得最大利潤，這就使得紙箱用戶在使用紙箱的過程中遇到了或多或少的質(zhì)量問題，如紙箱堆碼后垮塌、破裂等造成了許多不必要的損失。
為避免出現(xiàn)這樣的情況，生產(chǎn)出合格的紙箱產(chǎn)品，必須對瓦楞紙箱進(jìn)行檢測，使瓦楞紙箱的生產(chǎn)過程得到有效的控制。所以，正確認(rèn)識和了解瓦楞紙箱的檢測項目和檢測方法，具有十分重要的意義。
1.基本測試之外觀質(zhì)量綜述
合格的紙箱要求印刷圖案、字跡清晰，無斷線和缺失情況圖案色度一致，光亮鮮艷而且印刷位置誤差小，大紙箱誤差在7mm以內(nèi)，小紙箱誤差在4mm以內(nèi)表面質(zhì)量要完好無破損，無污跡，箱體四周無漏洞，各箱蓋合攏后無縫隙對紙箱形狀來說，箱體內(nèi)徑與設(shè)計尺寸公差應(yīng)保持在大箱±5mm，小箱±3mm之內(nèi)，外形尺寸大小基本一致瓦楞紙箱搖蓋經(jīng)開、合180度往復(fù)折疊5次以上。一、二類紙箱的面層和里層、三類紙箱里層裂縫長度總和不大于70mm。還要求箱體接合規(guī)范，邊緣整齊，不疊角等。
2.基本測試之含水率
所謂含水率是指瓦楞原紙或紙板中的水分含量大小，用百分比表示，含水率對紙箱箱體強度有很大的影響，是紙箱3個重缺陷檢驗項目之一。
瓦楞原紙具有一定的耐壓、抗張，抗戳穿和耐折性能，若水分含量過高，紙質(zhì)就顯得柔軟，挺度差，壓楞和粘合質(zhì)量也差。如果水分含量過低，紙質(zhì)就過脆，壓楞時就容易破裂，且耐折度也差。如果瓦楞紙和箱板紙的水分含量懸殊過大時，單面機(jī)加工出來的瓦楞紙板，就容易出現(xiàn)卷曲，裱合時，就容易出現(xiàn)起泡和脫膠現(xiàn)象。成型的紙箱如果在保存時吸濕受潮，會使紙箱的強度明顯下降，影響使用。
瓦楞紙箱的含水率標(biāo)準(zhǔn)為（12±4）％。紙箱含水率的測定，比較準(zhǔn)確的檢測方法是烘干法，即從紙板或箱體不同部位分別取樣若干塊，用天平稱取約50g的試樣，并將其撕成碎片后放入烘箱內(nèi)，烘干至恒重，即可求出其含水率。含水率的計算公式為：
含水率＝（試樣原來的重量－試樣烘干后的重量）÷試樣原來的重量×100%
3.基本測試之紙板厚度
瓦楞紙板厚度是指在一定壓力下瓦楞紙板上下面間的垂直距離，單位為毫米，是紙箱外觀缺陷的檢驗項目之一，并直接影響到紙板的邊壓強度、戳穿強度和抗壓強度等性能。影響紙板厚度的原因很多，若瓦楞紙板厚度偏薄，其邊壓強度、戳穿強度和抗壓強度將相應(yīng)降低。瓦楞紙板的楞型不同，其厚度也有所差別。
實驗室通常采用瓦楞紙板厚度計檢測紙板的厚度。厚度計具有一個圓形底盤的量砧和柱狀測量頭，測量結(jié)果可以通過顯示器讀取。測量頭施加的壓力為20kpa±0.5kpa，測量面的直徑約為35.6mm。
紙板的厚度越大，紙箱的垂直抗壓和平面抗壓性能相應(yīng)就高。所以，瓦楞紙板的厚度指標(biāo)，是生產(chǎn)過程中不可忽視的檢測項目。一批產(chǎn)品的紙板之間的厚度應(yīng)趨于一致，同一張紙板不同部位之間厚度也應(yīng)均勻一致。
4.基本測試之紙箱重量的測量
紙箱重量的測量在紙箱企業(yè)也是一項重要的工作，紙箱企業(yè)在出口報關(guān)以及在統(tǒng)計產(chǎn)出時都需要對箱重進(jìn)行測量。另外，有時客戶也會將箱重作為紙箱用料檢驗的標(biāo)準(zhǔn)之一。紙箱的箱重測試方法雖然極為單，但容易受水分的影響，導(dǎo)致箱重測量值偏離真實值。
測量工具一般使用精度為1克以上的電子天平，稱量范圍應(yīng)在0~5Kg。測量時從同一批紙箱隨機(jī)抽取三個試樣，依照GB/T10739標(biāo)準(zhǔn)，在相對濕度（50±2）%和溫度23±1℃的環(huán)境中平衡24小時以上，然后再分別測試三個試樣的箱重，計算三個重量值的平均值，即為此批紙箱的單個箱重。
紙箱的水份含量是影響箱重測量的重要因素，但很多紙箱生產(chǎn)企業(yè)或客戶受交貨時間或測試條件的限制，不經(jīng)溫濕平衡處理即進(jìn)行稱重，結(jié)果導(dǎo)致箱重嚴(yán)重偏離真實值。為此，可以使用快速測量的方法，不經(jīng)溫濕平衡即準(zhǔn)確測試箱重。
大量的實驗數(shù)據(jù)表明，紙箱在標(biāo)準(zhǔn)溫濕環(huán)境充分平衡后，水份含量為8%左右，而紙箱的干重是不變的，因此，我們只要測出未經(jīng)溫濕平衡處理前紙箱的重量和水份含量，就可推算出紙箱的真實重量。
測量時，同樣要從一批紙箱中隨機(jī)抽取三個紙箱作為測試試樣。分別稱出三個試樣的箱重，取平均值。測得的值為參考重量，用Mc表示，單位為g；再分別測出三個試樣的水份，取平均值，測得的值用W表示，單位為“%”。
最后將測得的Mc值和W值代入公式，便可推算出溫濕平衡后的標(biāo)準(zhǔn)箱重，用M表示。標(biāo)準(zhǔn)箱重的推算公式為：M=Mc×(1-w)
1.強度測試之邊壓強度檢測
一定寬度的試樣，單位長度所能承受的壓力大小稱為邊壓強度，瓦楞紙箱的邊壓強度是指承受平行于瓦楞方向壓力的能力。按照有關(guān)的標(biāo)準(zhǔn)，進(jìn)行邊壓強度檢測時從3個紙箱中，每個分別切取3塊無機(jī)械壓痕、無印刷痕跡和損壞的試樣，試樣的瓦楞方向應(yīng)為短邊，試樣規(guī)25mmx100mm，誤差±0.5mm。
要求取樣器的刀口應(yīng)保持鋒利，并且刀片安裝位置合適，刀刃口與刀槽所成角度可調(diào)整至45度。此外，刀尖不可碰擦到刀槽底部，防止刀口彎曲變形，以避免切取的試樣邊緣瓦楞損壞和起毛而影響檢測的準(zhǔn)確性。

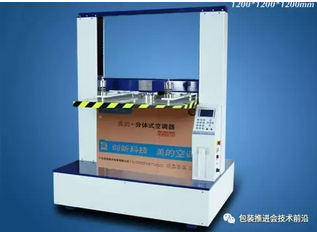

2.強度測試之抗壓強度檢測
瓦楞紙箱的抗壓強度是指在壓力試驗機(jī)均勻施加動態(tài)壓力的情況下直到箱體破損所能承受的最大負(fù)荷及變形量。
抗壓測試過程分四個階段：
第一是預(yù)加負(fù)荷階段，以確保紙箱與抗壓機(jī)壓板接觸；
第二階段時橫壓線被壓下，此時負(fù)荷略有增加，變形量變化很大；
第三是紙箱側(cè)壁受壓階段，此時負(fù)荷增加快，變形量增加緩慢；
第四階段紙箱被完全破壞，此時為紙箱的壓潰點。紙箱的整個承壓過程中主要是四個角受力，約占整個受力總量的三分之二，所以在生產(chǎn)過程中，我們應(yīng)盡量減少對紙箱四個角周圍瓦楞的破壞。
紙箱的抗壓強度分為有效值與最終值�？箟簻y試時力值的變化有時是由慢到快直接至潰點，有的是平穩(wěn)遞加至潰點。
長期的抗壓測試表明，力值的變化有時有一定的緩沖性，即當(dāng)力值與變形量增加到一定程度后，施力停止而變形量繼續(xù)增加，經(jīng)過一段時間以后，力值繼續(xù)增加，直至紙箱的潰點。
可以把緩沖前的力值稱為有效力值，緩沖前的變形量稱為有效變形量。
緩沖以后，雖然力值可以繼續(xù)增加，但是紙箱已開始變形，不能達(dá)到使用要求了，所以判定紙箱抗壓強度好壞的標(biāo)準(zhǔn)應(yīng)該是抗壓測試時的有效力值。
3.強度測試之粘合強度檢測
瓦楞紙板的面紙、里紙、芯紙和波型瓦楞紙的楞峰粘合程度，在一定單位長度內(nèi)所能承受的最大剝離力，叫做瓦楞紙板的粘合強度，表示了瓦楞紙板裱貼的牢固度。
A型瓦楞紙板的檢測，剝離架的插針應(yīng)采用Φ3mm，而B、C型瓦楞紙板剝離架的插針則應(yīng)采用Φ2mm比較合適。剝離架上的每根插針應(yīng)正好對準(zhǔn)瓦楞槽口的中心部位，且間距調(diào)整相等后，將各只螺絲擰緊固定。粘合強度的檢測試樣，可從3個樣箱中分別各取4塊，其瓦楞方向為短邊方向，材質(zhì)應(yīng)完好無損，無脫膠、無起泡現(xiàn)象。試樣規(guī)格為25mmx80mm，誤差在±1.0mm以內(nèi)，這樣可較好地保證檢測結(jié)果的準(zhǔn)確性。
粘合強度的換算公式為：P＝F／L。式中：P為瓦楞紙板試樣的粘合強度，用N／m表示；F是試樣分離時讀取的力值，單位是N；L是試樣長邊的尺寸，單位是m。粘合劑的質(zhì)量、配方以及設(shè)備、操作工藝等因素的合適與否，決定著紙板的粘合強度，而紙板粘合強度的好壞，在很大程度上影響著紙箱的抗壓力強度、耐破強度和戳穿強度等性能。

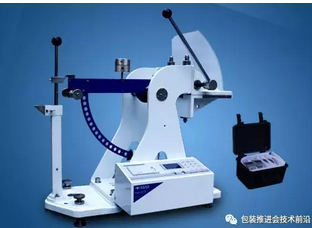

4.強度測試之戳穿強度檢測
以一定形狀的角錐穿過瓦楞紙板所做的功，所顯示的能量稱為瓦楞紙板的戳穿強度，單位是J，可采用戳穿強度測定儀進(jìn)行檢驗。
檢測時，挑選3個外觀較好的樣箱，從每個樣箱的箱壁上各取4塊無破壞、無水印、無折痕和無其他外觀缺陷的紙板，規(guī)格為175mmx175mm的檢測樣12塊。分切試樣時應(yīng)注意起始線應(yīng)與瓦楞成平行狀態(tài)。
在每次檢測之前應(yīng)對儀器調(diào)零校準(zhǔn)，根據(jù)試樣的大體強度，選擇適當(dāng)?shù)闹劐N，使測量值在測量范圍的20％～80％之間；
試樣固定之后，將指針撥至最高刻度值，把磨擦環(huán)套在角錐后面，把擺鎖至試驗時的起始位置并按下釋放裝置，使擺臂推動角錐穿透試樣，然后讀取檢測數(shù)值；將正面、后面、縱向、橫向等檢測的數(shù)值，求出算術(shù)平均值，保留3位有效數(shù)字即為測量結(jié)果。
檢測時，應(yīng)注意試樣需夾緊，如出現(xiàn)滑移現(xiàn)象，該檢測數(shù)值應(yīng)視為無效。瓦楞紙板的戳穿強度與原紙的纖維韌性、硬度、緊度、含水率以及紙板的粘合強度和紙板的厚度等有著密切的關(guān)系。

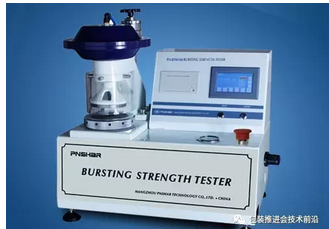

5.耐破度檢測
瓦楞紙板的耐破強度是指在一定的檢測條件下，單位面積所能承受的垂直于試樣表面的均勻增加的最大壓力，單位是Kpa。
耐破度的測定常用試樣夾盤系統(tǒng)進(jìn)行，檢測時將試樣置于膠膜上并用試樣夾夾緊，然后均勻地施加壓力，測定時為防止試樣滑動，試樣夾盤應(yīng)具有不低于690kPa的夾持力。在壓力下試樣與膠膜一起自由凸起，直至試樣破裂，試樣的耐破度即為此時施加力的最大值。
取樣時要切取沒有水印、折子、皺紋、損傷，規(guī)格為140mmx140mm的試樣12塊，即從3個樣箱中，每個各取4塊，試樣的一邊應(yīng)與瓦楞方向平行。耐破強度檢測時，將試樣分成兩組，一組以正面貼向橡膠膜，另一組反面貼向橡膠膜進(jìn)行檢測，當(dāng)試樣被壓破時，讀取檢測數(shù)值。
為保證結(jié)果的準(zhǔn)確性，可以所有測定值的算術(shù)平均值來表示耐破度的大小。結(jié)果的精密程度決定于試樣的均勻程度和其他一些因素，如壓力表的誤差、夾持力的情況、加壓速率、系統(tǒng)中有無空氣、膠膜的情況等。
耐破強度與原紙的纖維韌性、硬度和紙質(zhì)的厚度、緊度、含水率以及紙板的粘合強度等有一定的關(guān)系，測試時必須在所規(guī)定的標(biāo)準(zhǔn)溫、濕度條件下進(jìn)行。
6.耐折度檢測
紙箱作為一種包裝容器，其搖蓋需經(jīng)常做開啟的活動，這就要求紙板應(yīng)具有一定的耐折性能。紙的橫向耐折度是測定紙在一定的張力、速度和角度條件下，對150mmx15mm規(guī)格的試樣，作135°角的往復(fù)折疊試驗，當(dāng)紙樣斷裂時，即為耐折度的檢驗次數(shù)。
制造箱板紙和白板紙的漿料特性、原紙的含水率、緊度、纖維長度和結(jié)合牢度以及原紙受存放時間和溫度等因素的影響，很大程度上決定著原紙的耐折度，從而決定了紙箱的耐折能力。所以，為保證紙箱的耐折度，做好原紙的耐折度檢測是必要的。
7.紙箱動態(tài)性能檢測
對于一些特定商品如陶瓷、玻璃制品，電子儀器等的包裝，還要檢驗紙箱對商品的緩沖性能，即進(jìn)行模擬運輸、裝卸，振動，跌落等試驗，以檢測紙箱的性能。這些試驗包括了跌落試驗，斜面沖擊試驗，振動試驗，六角鼓回轉(zhuǎn)試驗等，用到了滑車，振動臺，裝有沖擊板的六角回轉(zhuǎn)鼓。
這些動態(tài)實驗都是破壞性的，提高紙箱和商品的抗破壞能力還要在包裝商品時使用緩沖襯墊、隔板或其他保護(hù)措施。
瓦楞紙箱的性能檢測是紙箱生產(chǎn)企業(yè)控制生產(chǎn)，保證質(zhì)量的一種重要手段，也是紙箱用戶檢驗產(chǎn)品合格的主要途徑。
瓦楞紙箱的檢測項目還有很多，根據(jù)不同的需要有時需要做不同的測試，在測試過程中，一定要按照檢測標(biāo)準(zhǔn)，在規(guī)定的條件下進(jìn)行，并要正確的操作檢測設(shè)備，只有這樣才能對紙箱質(zhì)量做一準(zhǔn)確的檢測，從而避免生產(chǎn)使用中不必要的一些損失。
8.紙箱其它性能檢測
平壓強度測試(ISO3035)(64.5cm2 32.2cm2 單位面積所能承受的力)
彎曲挺度測試(IS05628)(四點挺度，計算變形測力)
表面潑水度(JIS-P8137)(參考潑水度標(biāo)準(zhǔn)板)
豎壓強度測試(JIS-Z0403-2)(專用夾具，專用切刀)
防潮性能測試(GJB1109A) (250mm*250mm 4塊，50度90%RH 48h，前后水份差不大于5%。
● 來源：“包裝技術(shù)前沿”公眾號
