【看點(diǎn)】制袋加工是塑料軟包裝生產(chǎn)加工的最后一道工序，如果制袋質(zhì)量不合格或消耗過(guò)高，那么輕則等于前面幾道工序前功盡棄，重則向游客戶(hù)的索賠而對(duì)企業(yè)的生產(chǎn)經(jīng)營(yíng)造成重大影響。

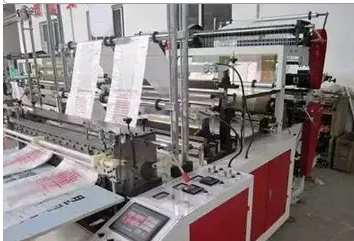

1、制袋機(jī)熱封不完全造成內(nèi)容物泄漏或變質(zhì)怎么辦？
原因：薄膜的抗污染熱封性不良,主要是內(nèi)封層所使用的樹(shù)脂不合適。
對(duì)策：采用抗污染熱封性好的薄膜。一般來(lái)說(shuō)，LDPE具有中等的抗污染熱封性，EVA在VA含量較大時(shí)具有良好的抗污染熱封性，LDPE也具有良好的抗污染熱封性，離子型樹(shù)脂和茂金屬聚合物則具有優(yōu)秀的抗污染熱封性。
2、制袋機(jī)封口發(fā)脆及脆斷怎么辦？
原因：（1）熱封溫度過(guò)高；（2）壓力過(guò)大；（3）熱封時(shí)間過(guò)長(zhǎng)；（4）上部封口器的邊緣過(guò)于鋒利或所包覆的聚四氟乙烯損壞；（5）底部封口的硅橡膠過(guò)硬；（6）在復(fù)合和熟化過(guò)程中，一部分粘合劑滲入薄膜內(nèi)部�；挠捎谑艿秸澈蟿┑臐B透影響，韌性（抗沖擊力）有所下降，脆性提高；（7）塑料復(fù)合包裝袋在冷卻和放置后，熱封口強(qiáng)度有所增高，同時(shí)也有變脆的趨向。
對(duì)策：（1）根據(jù)內(nèi)封層的材料的熱封特性，選擇合適的加工溫度，壓力和熱封時(shí)間；（2）改善上部熱封刀表面狀態(tài)，使封口器表面平整；（3）以聚四氟乙烯布包覆完好；（4）選擇合適硬度的硅橡膠墊。
3、熱封后袋子翹曲怎么辦？
原因：（1）復(fù)合膜的厚度不一致；（2）熱封溫度過(guò)高或熱封時(shí)間過(guò)長(zhǎng)；（3）在縱向熱封刀部分，復(fù)合膜的運(yùn)行軌跡不平直；（4）冷卻不充分；（5）熟化時(shí)間不夠；（6）表層基材薄膜耐熱性較差；（7）復(fù)合過(guò)程中復(fù)合基材的張力匹配控制不當(dāng)，導(dǎo)致其熟化定型后仍有殘余的應(yīng)力，尤其是復(fù)合膜厚度較薄時(shí)更容易發(fā)生此類(lèi)故障。
對(duì)策：（1）調(diào)整浮動(dòng)輥張力；（2）選用具有低溫?zé)岱庑缘膬?nèi)封基材；（3）將熱封溫度調(diào)整至適宜的溫度；（4）充分冷卻；（5）充分進(jìn)行熟化；（6）重新選擇表層基材薄膜；。（7）調(diào)整復(fù)合加工設(shè)備各部分的張力，盡量使相復(fù)合的兩種基材回縮率相等。
4、熱封表面外輪廓不清楚怎么辦？（刀紋不清晰）
原因：（1）冷卻時(shí)間短；（2）冷卻板接觸不良；（3）由于硅膠墊被加熱，使得邊緣部分熔化；（4）縱向熱封力不平橫；（5）熱封刀的邊緣不整齊、發(fā)鈍。
對(duì)策：（1）調(diào)整冷卻時(shí)間；（2）調(diào)整冷卻板；（3）更換或調(diào)整熱封刀；（4）防止硅膠墊過(guò)熱引起的邊緣熔化。
5、熱封強(qiáng)度不良怎么辦？
原因：（1）復(fù)合膜中的粘合劑尚未充分硬化；（2）熱封條件不適當(dāng)；（3）熱封刀和冷卻刀之間的距離過(guò)長(zhǎng)；（4）內(nèi)封層薄膜有問(wèn)題；（5）油墨的耐熱封性不良，導(dǎo)致熱封部位薄膜的復(fù)合強(qiáng)度降低；（6）粉塵、噴粉等物質(zhì)附著于熱封面上；（7）復(fù)合強(qiáng)度低下或熱封處復(fù)合強(qiáng)度下降過(guò)多。
對(duì)策：
（1）通過(guò)保溫老化促進(jìn)粘合劑硬化（熟化、固化），提高復(fù)合膜的復(fù)合強(qiáng)度及耐熱性。
（2）根據(jù)復(fù)合薄膜的構(gòu)成結(jié)構(gòu)、熱封狀態(tài)等選用最佳的熱封條件（溫度、時(shí)間和壓力），或改進(jìn)熱封方式，熱封后立即進(jìn)行冷卻。
（3）檢查熱封層薄膜的保存期及保存條件，如果熱封層使用的是舊批號(hào)的薄膜和經(jīng)過(guò)熱封處理的薄膜，要特別注意。
（4）增加熱封層薄膜的厚度。
（5）改變熱封層薄膜的種類(lèi)及品級(jí)，使用具有抗污染熱封性的內(nèi)封層薄膜。
（6）檢查粘合劑的品級(jí)是否符合要求（樹(shù)脂中低分子物質(zhì)的滲出，有時(shí)會(huì)給粘合劑的組成成分帶來(lái)影響）。
（7）改善熱封層（基材）的熱合性能，控制好爽滑劑的含量，采用mLLDPE薄膜。
（8）控制好復(fù)合膠粘合劑中MDI的單體含量。
（9）檢查熱封面的處理程度。
（10）更換油墨（最好采用兩液型油墨）。
（11）改變包裝袋的印刷圖樣，使印有油墨的部分避開(kāi)熱封部位，或改變熱封方法。（特別注意金屬油墨不要印在封口處）。（來(lái)源：中夏軟包裝）
