蛇行現象常見于窄幅材料的印刷過程，不干膠材料作為一種常見的窄幅材料，在印刷時，也經常發生蛇行現象，即在印刷過程中，不干膠材料在沿輸紙方向運行的同時有規律或無規律地左右擺動或向一側緩慢移動。最終造成套印不準、模切不準等問題，產生大量廢品。

不干膠材料印刷蛇行現象的原因很多，就材料本身而言，包括：不干膠原材料(底紙、面材)本身的質量情況，如兩端張力不一致、厚薄不均勻;復合涂布過程中的質量控制不佳，如收卷精度、大卷兩端平整度不好，兩端張力不一致;分切精度是最重要的原因，如分切刀具的精度、收卷軸的精度和剛度，以及分切速度和小卷不干膠材料的分切直徑有問題等。本文將分析不干膠材料印刷蛇行現象及其對印刷、模切質量造成的影響和解決方法，供業內參考。

印刷時，不干膠材料部分或全部沿輸紙輥軸向緩慢移動，到極限位置后迅速退回(此時出現褶皺)，這種現象反復出現，導致印版滾筒無法正常套印，印刷圖文嚴重偏離，從而產生印刷和模切廢品(如圖1)。

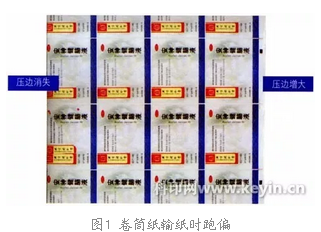

圖1 卷筒紙輸紙時跑偏

造成這種現象的原因就是不干膠材料兩端松緊不一致(張力不一致)，緊的一端輸紙時對輸紙輥的正壓力大，這種正壓力的軸向分力克服摩擦力，導致不干膠材料沿軸向向緊的一端移動(如圖2)。

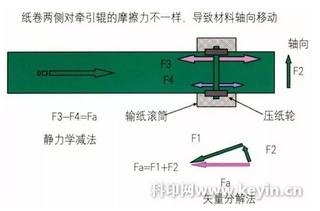

圖2 卷筒材料跑偏理論分析

圖2中用力學的方法分析摩擦力的合成及分解，最后導出造成不干膠材料軸向移動的分力F₂，從理論上說明了不干膠材料跑偏的原因。速度越快、張力越大，不干膠材料的軸向位移越嚴重，所以不干膠材料兩側張力不一致是印刷跑偏、套印不準的根本原因。

不干膠材料印刷中有時會出現假蛇行現象，即不干膠材料在輸紙過程中一側或兩側邊緣(有時兩側程度不一樣)輕微擺動，但并不影響印刷和模切套準。

所謂假蛇行是指印刷時不干膠材料的輸紙中心線位置不變(如圖3)，而不干膠材料邊緣(一側或兩側)出現左右擺動。造成這種現象的原因與大卷不干膠材料分切成小卷的過程中，分切刀的軸向、徑向跳動等有關。

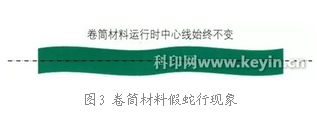

圖3 卷筒材料假蛇行現象

不干膠材料蛇行與假蛇行不同，印刷時不干膠材料的中心線和邊緣同時左右擺動，從而造成套印和模切不準。這種套印不準的變化是漸進的、周而復始的，變化周期有長有短，套印偏差幅度有大有小，而且這種蛇行現象在一卷不干膠材料中有時是階段性的，沒有明顯規律。造成蛇行現象的基本原因就是不干膠材料兩側的張力發生周期性變化，即兩側的張力交替變化：一會兒左邊緊，一會兒右邊緊，而且這種變化隨著料卷直徑的變化而變化，很是復雜，如圖4，不干膠材料在A狀態時向左移動，在B狀態時則向右移動。可見，不干膠材料的移動方向和周期同材料兩端的張力變化有關。

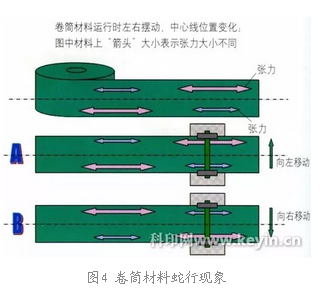

圖4 卷筒材料蛇行現象

機組式柔性版印刷機和機組式往復式輸紙的標簽印刷機都屬于機組式設備，二者不同之處在于：前者是連續輸紙，且屬于全輪轉式，后者是往復式輸紙，且為半輪轉式。

理想情況下，不干膠材料在正常印刷時，材料的輸紙中心線同印版滾筒相垂直，且位置始終不變，這樣就能保證每一個印刷色組都能套準。但用有蛇行問題的不干膠材料印刷時，由于材料的輸紙中心線始終是周期性變化的，即在印版滾筒的軸向發生周期性左右移動，造成每一個印刷色組同前一個或后一個印刷色組都套印不準，也就是印刷“十字線”周期性變化，套印不準(如圖5)。

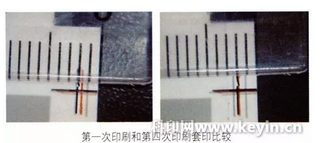

圖5 材料擺動，印刷十字線套印不準

機組式標簽印刷機出現這種材料蛇行問題時，操作者無法調整。對套印要求不嚴格的標簽(有出血模切版式)經模切后，最終客戶可以使用;但對套印要求嚴格的標簽(套印誤差小于0.2mm)只能報廢。所以，我們提議：材料有蛇行現象時，一旦出現印刷圖文周期性嚴重套印不準時(最大誤差超過0.8mm)，應立即停機更換材料，避免給印刷廠和材料供應商帶來?yè)p失。

衛星式輪轉標簽印刷機在印刷時同機組式標簽印刷機有本質的區別，機組式標簽印刷機印刷時，材料(蛇行時)同印版滾筒之間軸向有相對輕微移動，造成套印不準，而衛星式輪轉印刷機，材料一旦進入印刷工位，就同壓印滾筒(大直徑的包襯滾筒)表面成為一體，如果材料正常，材料的中心線為直線，印刷質量也會正常。但如果材料為蛇行材料，材料的中心線為曲線，也就是說曲線的每一點與壓印滾筒邊緣的距離都不一樣。這種情況下印刷時，每一個標簽的套印也都是準確的，但是每個標簽“十字線”同紙張邊緣的距離呈周期性蛇行變化，即每個標簽與紙邊的距離是不一樣的(如圖6)，因?yàn)椴牧贤�印版滾筒之間沒有相對移動，是靜止在壓印滾筒表面印刷的。

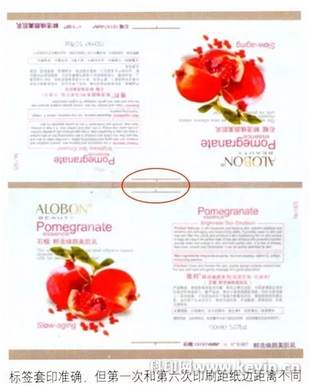

圖6 每個標簽與紙邊的距離比較

這種情況的材料，無論是在連線模切中還是在離線模切中都會出現模切不準問題，因?yàn)椴牧显谀Ｇ羞^(guò)程中左右擺動，無法調整。材料的左右擺動導致各個標簽?zāi)Ｇ泻蟮耐庑斡姓`差，如果標簽為出血模切版式，尚可使用，但如果標簽外形同圖文有嚴格的套印關系，標簽就成為廢品(見圖7)。

圖7 模切套印比較

對于連續式輸紙的標簽印刷機，無論是機組式還是衛星式，盡可能在設備上安裝多組糾偏裝置。

對于間歇式輸紙的標簽印刷機，有些制造商已經安裝糾偏裝置，但目前大多數設備都沒有安裝糾偏裝置。這類設備改善材料蛇行現象采用的是機械法，即材料向哪個方向跑偏，壓紙輪就向哪個方向偏移(見圖8)，通過加大局部摩擦力的方法使材料停止位移、正常印刷。但有時材料的跑偏位置也會發生變化，操作者要仔細觀察，及時調整。

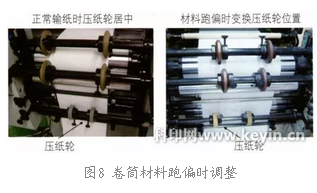

圖8 卷筒材料跑偏時調整

不干膠材料假蛇行與小卷分切精度有關，分切精度又直接影響不干膠材料的端面外觀，外端的平整度是造成不干膠材料假蛇行的基本原因。分切機上分切刀的精度、分切刀的軸向和徑向跳動、刀刃的鋒利程度直接影響不干膠材料的端面平整度，所以控制好分切質量，就可以控制不干膠材料的假蛇行。

改善方法有以下幾種：
