【看點】真空鍍鋁加工的塑料薄膜，除了BOPET極性薄膜或PVC半極性薄膜外，其他塑料薄膜的表面張力需要在42~50dyn以上。印刷后的塑料薄膜鍍鋁時，除了涂布過氯乙烯或丙烯酸樹脂外，還應該選用氯化聚丙烯的復合里印凹版塑料油墨印刷。
1、由于印刷在塑料薄膜表面的表印油墨，要求光澤好、爽滑度高，所以不利于復合，鍍鋁層在表印油墨層上的附著力小，鍍鋁的牢固度會較差。因此真空鍍鋁只能選用沒有光澤，而利于復合的里印油墨。
2、塑料軟包裝印刷書上闡述的“如果真空鍍鋁后印刷品發暗，失去光澤，這是因為油墨的耐熱性差”，是缺乏實際觀察的主觀推論。
看過真空鍍鋁加工和操作真空鍍鋁的人都知道，真空鍍鋁室中的溫度低于50℃。真空鍍鋁后印刷品發暗，失去光澤的原因是印刷油墨層的遮蓋性差。為此進行真空鍍鋁的印刷品薄膜，一定要注意印刷油墨的遮蓋力。
3、塑料油墨的表面張力不高，在油墨層上真空鍍鋁的牢固度本來就比在光膜上真空鍍鋁差些，因此在印刷滿版實地的油墨層上真空鍍鋁時，鍍鋁層的牢固度會更差。進行真空鍍鋁的印刷薄膜上的印刷油墨越少越好，印刷圖案設計成鏤空的為好，盡量避免設計滿版實地印刷圖案。

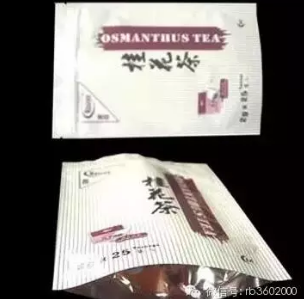

滿版實地印刷圖案的真空鍍鋁包裝，不但鍍鋁層牢固度不好，增加包裝的成本，還會加大油墨和溶劑的殘留，增加污染內包裝物的機會，是典型的應用性較差的包裝事例。
