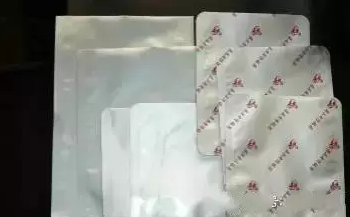

印刷工序

1、印刷前BOPA尼龍膜可以放在熟化室內溫度為35度的空間內進行放置2個小時進行預熱．印刷車間要做好相對濕度的控制，當超過75％的相對濕度我們建議不要進行印刷．印刷時我們要注意干燥溫度有梯度出現(xiàn)，否則會影響到BOPA的干燥與套印精度。

2、要根據(jù)承印材料的特性和復合膜結構選定適合的油墨，比如選用BOPA尼龍為承印層，個別顏色的油墨在蒸煮狀態(tài)下顏料可能會在BOPA上滲透，同樣對于只有承印層和熱封層兩層結構的蒸煮袋，油墨也有在RCPP上滲透的可能，從而帶來對內容物污染的風險。所以建議要選擇耐蒸煮油墨時要注意，選擇耐滲透類型的油墨來使用，來進一步減少風險。

3、需要大面積使用的專色和白色油墨要添加3%的油墨固化劑，一定要根據(jù)油墨廠家提供的技術資料來確定添加量，不可過多或過少。這個地方要用精密的電子稱來進行過稱。墨盤中收回的剩余油墨，不論存放了多長時間，均不可再用于高溫蒸煮產品的印刷。建議在使用完后能夠盡快放在其它產品上消化用掉。(僅限高溫蒸煮產品訂單不夠多的情況下。)

4、使印刷料溶劑殘留量最低化，油墨附著牢度良好，一定要選定標準的生產工藝參數(shù)，比如烘箱溫度、風量和機器速度等，對于添加了油墨固化劑的大面積油墨，其烘箱溫度要比其他油墨高10~15℃。

5、印后的BOPA膜一定要用有AL箔或復合過的鍍鋁膜的復合膜包裹嚴實，防止受潮收縮和性能改變。

6、添加了油墨固化劑的印刷料最好要復卷一遍，存放時間不要超過三天，即三天內至少把印刷層復合完成。

復合工序

1、高溫蒸煮膠水的使用一定要按廠家的說明，比如配比、熟化的溫度和時間等，稀釋用的醋酸乙酯溶劑的純度要達到99%以上。

2、各層材料的厚度要均勻，厚度偏差不超過7%，使用AL箔的產品，除了它的機械性能參數(shù)滿足外，AL箔表面要干燥，潔凈度一定要達到A級標準，即用蒸餾水檢查時，要全部能被浸潤，并且針孔數(shù)要越少越好，使用前的存放時間不宜超過三個月。為增強復合牢度，復合在中間的BOPA要為雙面電暈，且電暈值均不低于50達因。

3、膠水涂布要均勻，根據(jù)不同廠家和不同型號膠水的特性，干基量一般要在3.5~4.8g/m2,達到最低涂布量標準的情況下，以左、中、右位置的涂布偏差不可超過0.3g/m2為基準。固化劑要按要求添加，如果干復的車間環(huán)境濕度超過了75%，要適當增加固化劑的添加量，一般在原來的基礎上增加5%~10%，如果產品印刷圖案有較多的黃色、白色等淺色區(qū)域，生產時涂布量要比深色圖案設計增加0.3g/m2左右的涂布量，以防止蒸煮后出現(xiàn)明顯斑點。

4、確定合適的機器加工工藝參數(shù)，特別是三節(jié)的烘箱溫度比生產普通產品都要高5~10℃，復合加熱輥溫度在70~80℃，復合壓力比同規(guī)格普通產品增加0.1~0.2MPa，根據(jù)機器性能機速控制在120m/min以下。收卷的初始張力和錐度的選擇根據(jù)材料類型和規(guī)格來確定，以收卷松緊度適中，卷膜不起皺為基準。

5、熟化時，不同型號的膠水要按廠家的使用要求去做，溫度和時間不可偏離要求太多，溫度偏差要在5℃以內，時間偏差不可超過4小時，熟化時間不夠和超長均不可取。

6、熟化后的材料要在室溫下正常冷卻12小時以上才可以分切制袋。

7、復合高溫蒸煮膠水的選用必須與油墨和薄膜很好搭配，如果搭配不當，會出現(xiàn)高溫蒸煮后離層的現(xiàn)象，所以批量生產之前，必須做好樣品試驗。

8、根據(jù)膠水的特點可選擇每復合一層熟化12~24h，最后一層完成后再按膠水要求的熟化時間完成最終熟化。也可以多層一次性復合完成后進熟化室，按膠水要求的熟化時間完成最終熟化。分層熟化的優(yōu)點是質量穩(wěn)定，減少復合起皺的影響，同時也可以查看復合ＡＬ產品表觀是否存在白點現(xiàn)象；一次性完成的好處是生產效率高，且便于管理，但有起皺的質量隱患。我們的建議是分段復合后分段熟化，質量會有相對高的保障。

制袋工序

1、批量制袋之前，要做樣品試驗，確定了加工工藝參數(shù)，包括各段熱封刀的溫度、壓力和機器速度等，并且這些參數(shù)能保證蒸煮前后的熱封強度均能達到標準。裝入等容量的內容物在高溫蒸煮試驗機中做耐介質的試驗，以此來確定材料結構的符合性。

2、保證制袋前的卷膜已充分冷卻，并且各層間的復合強度，卷膜的溶劑殘留等經檢測后均已達標，做了首件檢查項目的確認。

3、制袋時熱封邊寬度不低于5mm。另外，為保證熱封合區(qū)域平整美觀，冷卻模具要保證足夠低的溫度，一般要在25℃以下。要充分檢查冷卻水的循環(huán)情況。

4、制袋過程中卷膜的適應性評估要做充分，保證每次生產時走膜順暢，熱封狀況良好，制袋質量穩(wěn)定。特別是RCPP做熱封層，容易造成袋子開口性不好，要防止開口不良造成袋子板結。在生產前要做好摩擦系數(shù)的控制，建議在0.15－0.18COF范圍內。

5、因高溫蒸煮材料和工藝的特殊性，制袋過程中對高溫蒸煮產品的抽檢比例要適當增加，以便能及早發(fā)現(xiàn)過程中的質量異常，蒸煮試驗以一個生產班次做一次為宜，試驗方法要正確，模擬客戶的使用條件，即包入等容量同性質的內容物，按客戶的滅菌條件（主要是蒸煮溫度、時間、壓力，比如條件參數(shù)為121℃、40min、0.2~0.24MPa ）進行耐高溫蒸煮性的檢測。

6、根據(jù)袋子的尺寸和重量選擇合適的包裝數(shù)量，注意防護，防止對袋子機械損傷。（作者：唐永強）
